Generator Listrik

Pendahuluan
Listrik seperti kita ketahui adalah bentuk energi sekunder yang paling praktis penggunaannya oleh manusia, di mana listrik dihasilkan dari proses konversi energi sumber energi primer seperti batu bara, minyak bumi, gas, panas bumi, potensial air dan energi angin. Sistem pembangkitan listrik yang sudah umum digunakan adalah mesin generator tegangan AC, di mana penggerak utamanya bisa berjenis mesin turbin, mesin diesel atau mesin baling-baling. Dalam pengoperasian pembangkit listrik dengan generator, karena faktor keandalan dan fluktuasi jumlah beban, maka disediakan dua atau lebih generator yang dioperasikan dengan tugas terus-menerus, cadangan dan bergiliran untuk generator-generator tersebut. Penyediaan generator tunggal untuk pengoperasian terus menerus adalah suatu hal yang riskan, kecuali bila bergilir dengan sumber PLN atau peralatan UPS.
Untuk memenuhi peningkatan beban listrik maka generator-generator tersebut dioperasikan secara paralel antar generator atau paralel generator dengan sumber pasokan lain yang lebih besar misalnya dari PLN.
Sehingga diperlukan pula alat pembagi beban listrik untuk mencegah adanya sumber tenaga listrik terutama generator yang bekerja paralel mengalami beban lebih mendahului yang lainnya.

Operasi Generator Secara Paralel
Pasokan listrik ke beban dimulai dengan menghidupkan satu generator, kemudian secara sedikit demi sedikit beban dimasukkan sampai dengan kemampuan generator tersebut, selanjutnya menghidupkan lagi generator berikutnya dan memparalelkan dengan generator pertama untuk memikul beban yang lebih besar lagi. Saat generator kedua diparalelkan dengan generator pertama yang sudah memikul beban diharapkan terjadinya pembagian beban yang semula ditanggung generator pertama, sehingga terjadi kerjasama yang meringankan sebelum beban-beban selanjutnya dimasukkan. Seberapa besar pembagian beban yang ditanggung oleh masing-masing generator yang bekerja paralel akan tergantung jumlah masukan bahan bakar dan udara untuk pembakaran mesin diesel, bila mesin penggerak utamanya diesel atau bila mesin-mesin penggeraknya lain maka tergantung dari jumlah (debit) air ke turbin air, jumlah (entalpi) uap/gas ke turbin uap/gas atau debit aliran udara ke mesin baling-baling.
Jumlah masukan bahan bakar/ udara, uap air/ gas atau aliran udara ini diatur oleh peralatan atau katup yang digerakkan governor yang menerima sinyal dari perubahan frekuensi listrik yang stabil pada 50Hz,
yang ekivalen dengan perubahan putaran (rpm) mesin penggerak utama generator listrik. Bila beban listrik naik maka frekuensi akan turun, sehingga governor harus memperbesar masukan ( bahan bakar/udara, air, uap/gas atau aliran udara) ke mesin penggerak utama untuk menaikkan frekuensinya sampai dengan frekuensi listrik kembali ke normalnya. Sebaliknya bila beban turun, governor mesin-mesin pembangkit harus mengurangi masukan bahan bakar/udara, air, uap air/gas atau aliran udara ke mesin-mesin penggerak sehingga putarannya turun sampai putaran normalnya atau frekuensinya kembali normal pada 50 Hz. Bila tidak ada governor maka mesin-mesin penggerak utama generator akan mengalami overspeed bila beban turun mendadak atau akan mengalami overload bila beban listrik naik.


Prinsip Alat Pembagi Beban Generator
Governor beroperasi pada mesin penggerak sehingga generator menghasilkan keluaran arus yang dapat diatur dari 0 % sampai dengan 100% kemampuannya. Jadi masukan ke mesin penggerak sebanding dengan keluaran arus generatornya atau dengan kata lain pengaturan governor 0 % sampai dengan 100 % sebanding dengan arus generator 0% sampai dengan 100 % pada tegangan dan frekuensi yang konstan.
Governor bekerja secara hidrolik/mekanis, sedangkan sinyal masukan dari keluaran arus generator berupa elektris, sehingga masukan ini perlu diubah ke mekanis dengan menggunakan elektric actuator untuk menggerakkan motor listrik yang menghasilkan gerakan mekanis yang diperlukan oleh governor. Pada beberapa generator yang beroperasi paralel, setelah sebelumnya disamakan tegangan, frekuensi, beda phasa dan urutan phasanya, perubahan beban listrik tidak akan dirasakan oleh masing-masing generator pada besaran tegangan dan frekuensinya selama beban masih dibawah kapasitas total paralelnya, sehingga tegangan dan frekuensi ini tidak digunakan sebagai sumber sinyal bagi governor.
Untuk itu digunakan arus keluaran dari masing-masing generator sebagai sumber sinyal pembagian beban sistem paralel generator-generator tersebut.
Saat diparalelkan pembagian beban generator belum seimbang/sebanding dengan kemampuan masing-masing generator. Alat pembagi beban generator dipasangkan pada masing-masing rangkaian keluaran generator, dan masing-masing alat pembagi beban tersebut dihubungkan secara paralel satu dengan berikutnya dengan kabel untuk menjumlahkan sinyal arus keluaran masing-masing generator dan menjumlahkan sinyal kemampuan arus masing-masing generator.
Arus keluaran generator yang dideteksi oleh alat pembagi beban akan merupakan petunjuk posisi governor berapa % , atau arus yang lewat berapa % dari kemampuan generator. Hasil bagi dari penjumlahan arus yang dideteksi alat-alat pembagi beban dengan jumlah arus kemampuan generator -generator yang beroperasi paralel dikalikan 100 (%) merupakan nilai posisi governor yang harus dicapai oleh setiap mesin penggerak utama sehingga menghasilkan keluaran arus yang proprosional dan sesuai dengan kemampuan masing-masing generator.
Bila ukuran generator sama maka jumlah arus yang dideteksi oleh masing-masing alat pembagi beban dibagi jumlah generator merupakan arus beban yang harus dihasilkan oleh generator setelah governornya diubah oleh electric actuator yang menerima sinyal dari alat pembagi beban sesaat setelah generator diparalelkan .

Instalasi Teknis
Dalam prakteknya alat pembagi beban generator dipasang dengan bantuan komponen-komponen seperti berikut : trafo arus, trafo tegangan (sebagai pencatu daya), electric actuator, potensiometer pengatur kecepatan dan saklar-saklar bantu. Lihat diagram pengkabelannya dalam Gambar 1.
  1. Trafo arus berfungsi sebagai transducer arus keluaran generator sampai dengan sebesar arus sinyal yang sesuai untuk alat pembagi beban generator (biasanya maksimum 5 A atau = 100 % kemampuan maksimum generator)
  2. Trafo tegangan berfungsi sebagai sumber daya bagi alat pembagi beban, umumnya dengan tegangan 110 V AC, 50 Hz; dibantu adapter untuk keperluan tegangan DC.
  3. Electric actuator merupakan peralatan yang menerima sinyal dari alat pembagi beban sehingga mampu menggerakkan motor DC di governor sampai dengan arus keluaran generator mencapai yang diharapkan.
  4. Potensiometer pengatur kecepatan adalah alat utama untuk mengatur frekuensi dan tegangan saat generator akan diparalelkan atau dalam proses sinkronisasi. Tegangan umumnya sudah diatur oleh AVR, sehingga naik turunnya tegangan hanya dipengaruhi oleh kecepatan putaran mesin penggerak. Setelah generator dioperasikan paralelkan atau sudah sinkron dengan yang telah beroperasi kemudian menutup Mccb generator, fungsi potensiometer pengatur kecepatan ini diambil alih oleh alat pembagi beban generator. Untuk lebih akuratnya pengaturan kecepatan dalam proses sinkronisasi secara manual, biasanya terdapat potensiometer pengatur halus dan potensiometer pengatur kasar.
  5. Pada sistem kontrol otomatis pemaralelan generator dapat dilakukan oleh SPM (modul pemaralel generator) dengan mengatur tegangan dan frekuensi keluaran dari generator, kemudian mencocokan dengan tegangan dan frekuensi sistem yang sudah bekerja secara otomatis, setelah cocok memberikan sinyal penutupan ke Mccb generator sehingga bergabung dalam operasi paralel. Untuk mencocokkan tegangan dan frekuensi dapat dilihat dalam satu panel sinkron yang digunakan bersama untuk beberapa generator dimana masing-masing panel generator mempunyai saklar sinkron disamping SPM-nya.



Dalam gambar ini ditunjukkan penggunaan alat pembagi beban generator dalam suatu sistem kontrol tenaga generator, kontrol mesin penggerak dan managemen beban.(file power generation control).
f. Saklar-saklar bantu pada alat pembagi beban generator berfungsi sebagai alat manual proses pembagian (pelepasan & pengambilan) beban oleh suatu generator yang beroperasi dalam sistem paralel. Misalnya *saklar 1 ditutup untuk meminimumkan bahan bakar diesel yang berarti melepaskan beban.* Saklar 3 ditutup untuk menuju pada kecepatan kelasnya (rated speed) yang berarti pengambilan beban dari generator yang perlu diringankan beban listriknya.
Setelah generator beroperasi secara paralel, generator-generator dengan alat pembagi bebannya selalu merespon secara aktif segala tindakan penaikan atau penurunan beban listrik, sehingga masing-masing generator menanggung beban dengan prosentasi yang sama diukur dari kemampuan masing-masing.

Dalam pengoperasiannya, suatu instalasi GenSet memerlukan sistem pendukung agar dapat bekerja dengan baik dan tanpa mengalami gangguan. Secara umum sistem-sistem pendukung tersebut dibagi menjadi 3 bagian, yaitu:
1. Sistem Pelumasan
2. Sistem Bahan Bakar
3. Sistem Pendinginan


1. Sistem Pelumasan
Untuk mengurangi getaran antara bagian-bagian yang bergerak dan untuk membuang panas, maka semua bearing dan dinding dalam dari tabung-tabung silinder diberi minyak pelumas.

Cara Kerja Sistem Pelumasan
Minyak tersebut dihisap dari bak minyak 1 oleh pompa minyak 2 dan disalurkan dengan tekanan ke saluran-saluran pembagi setelah terlebih dahulu melewati sistem pendingin dan saringan minyak pelumas. Dari saluran-saluran pembagi ini, minyak pelumas tersebut disalurkan sampai pada tempat kedudukan bearing-bearing dari poros engkol, poros jungkat dan ayunan-ayunan. Saluran yang lain memberi minyak pelumas kepada sprayer atau nozzle penyemperot yang menyemprotkannya ke dinding dalam dari piston sebagai pendingin. Minyak pelumas yang memercik dari bearing utama dan bearing ujung besar (bearing putar) melumasi dinding dalam dari tabung- tabung silinder.
Minyak pelumas yang mengalir dari tempat-tempat pelumasan kemudian kembali kedalam bak minyak lagi melalui saluran kembali dan kemudian dihisap oleh pompa minyak untuk disalurkan kembali dan begitu seterusnya.


Gambar 1. Sistem Pelumasan


1. Bak minyak
2. Pompa pelumas
3. Pompa minyak pendingin
4. Pipa hisap
5. Pendingin minyak pelumas
6. Bypass-untuk pendingin
7. Saringan minyak pelumas
8. Katup by-pass untuk saringan
9. Pipa pembagi
10. Bearing poros engkol (lager duduk)
11. Bearing ujung besar (lager putar)
12. Bearing poros-bubungan
13. Sprayer atau nozzle penyemprot untuk pendinginan piston
14. Piston
15. Pengetuk tangkai
16. Tangkai penolak
17. Ayunan
18. Pemadat udara (sistem Turbine gas)
19. Pipa ke pipa penyemprot
20. Saluran pengembalian



2. Sistem Bahan Bakar
Mesin dapat berputar karena sekali tiap dua putaran disemprotkan bahan bakar ke dalam ruang silinder, sesaat sebelum, piston mencapai titik mati atasnya (T.M.A.). Untuk itu oleh pompa penyemperot bahan bakar 1 ditekankan sejumlah bahan bakar yang sebelumnya telah dibersihkan oleh saringan-bahan bakar 5, pada alat pemasok bahan bakar atau injektor 7 yang terpasang dikepala silinder. Karena melewati injektor tersebut maka bahan bakar masuk kedalam ruang silinder dalam keadaan terbagi dengan bagian-bagian yang sangat kecil (biasa juga disebut dengan proses pengkabutan)
Didalam udara yang panas akibat pemadatan itu bahan bakar yang sudah dalam keadaan bintik-bintik halus (kabut) tersebut segera terbakar. Pompa bahan bakar 2 mengantar bahan bakar dari tangki harian 8 ke pompa penyemprot bahan bakar. Bahan bakar yang kelebihan yang keluar dari injektor dan pompa penyemperot dikembalikan kepada tanki harian melalui pipa pengembalian bahan bakar.


Gambar 2. Sistem bahan bakar


1. Pompa penyemperot bahan bakar
2. Pompa bahan bakar
3. Pompa tangan untuk bahan bakar
4. Saringan bahar/bakar penyarinnan pendahuluan
5. Saringan bahan bakar/penyaringan akhir
6. Penutup bahan bakar otomatis
7. Injektor
8. Tanki
9. Pipa pengembalian bahan bakar
10. Pipa bahan bakar tekanan tinggi
11. Pipa peluap.



3. Sistem Pendinginan
Hanya sebagian dari energi yang terkandung dalam bahan bakar yang diberikan pada mesin dapat diubah menjadi tenaga mekanik sedang sebagian lagi tersisa sebagai panas. Panas yang tersisa tersebut akan diserap oleh bahan pendingin yang ada pada dinding-dinding bagian tabung silinder yang membentuk ruang pembakaran, demikian pula bagian-bagian dari kepala silinder didinginkan dengan air. Sedangkan untuk piston didinginkan dengan minyak pelumas dan panas yang diresap oleh minyak pendingin itu kemudian disalurkan melewati alat pendingin minyak, dimana panas tersebut diresap oleh bahan pendingin.

Pada mesin diesel dengan pemadat udara tekanan tinggi, udara yang telah dipadatken oleh turbocharger tersebut kemudian didinginkan oleh air didalam pendingin udara (intercooler), Pendinginan sirkulasi dengan radiator bersirip dan kipas (pendinginan dengan sirkuit)

Add caption


Cara Kerja Sistem Pendingin
Pompa-pompa air 1 dan 2 memompa air kebagian-bagian mesin yarg memerlukan pendinginan dan kealat pendingin udara (intercooler) 3. Dari situ air pendingin kemudian melewati radiator dan kembali kepada pompa-pompa 1 dan 2. Didalam radiator terjadi pemindahan panas dari air pendingin ke udara yang melewati celah-celah radiator oleh dorongan kipas angin. Pada saat Genset baru dijalankan dan suhu dari bahan pendingin masih terlalu rendah, maka oleh thermostat 5, air pendingin tersebut dipaksa melalui jalan potong atau bypass 6 kembali kepompa. Dengan demikian maka air akan lebih cepat mencapai suhu yang diperlukan untuk operasi. Bila suhu tersebut telah tercapai maka air pendingin akan melalui jalan sirkulasi yang sebenarnya secara otomatis.


Gambar 3. Sistem pendinginan (sistem sirkulasi dengan 2 Sirkuit)
1. Pompa air untuk pendingin mesin
2. Pompa air untuk pendinginan intercooler
3. Inter cooler (Alat pendingin udara yang telah dipanaskan)
4. Radiator
5. Thermostat
6. Bypass (jalan potong)
7. Saluran pengembalian lewat radiator
8. Kipas.


Susunan Konstruksi Pada Generator

Gambar 4. Sistem konstruksi Generator
1. Stator
2. Rotor
3. Exciter Rotor
4. Exciter Stator
5. N.D.E. Bracket
6. Cover N.D.E
7. Bearing ‘O’ Ring N.D.E
8. Bearing N.D.E
9. Bearing Circlip N.D.E
10. D.E.Bracket?Engine Adaptor
11. D.E.Screen
12. Coupling Disc
13. Coupling Bolt
14. Foot
15. Frame Cover Bottom
16. Frame Cover Top
17. Air Inlert Cover
18. Terminal Box Lid
19. Endpanel D.E
20. Endpanel N.D.E
21. AVR
22. Side Panel
23. AVR Mounting Bracket
24. Main Rectifier Assembly – Forward
25. Main Rectifier Assembly – Reverse
26. Varistor
27. Dioda Forward Polarity
28. Dioda Reverse Polarity
29. Lifting Lug D.E
30. Lifting Lug N.D.E
31. Frame to Endbracket Adaptor Ring
32. Main Terminal Panel
33. Terminal Link
34. Edging Strip
35. Fan
36. Foot Mounting Spacer
37. Cap Screw
38. AVR Access Cover
39. AVR Anti Vibration Mounting Assembly
40. Auxiliary Terminal Assembly

















 Generator Control
Penggunaan generator kontrol sekarang ini sangat dibutuhkan untuk sebuah rangkaian kontrol pengendali Genset. sekarang ini telah banyak beredar kontrol-kontrol genset dari berbagai merk dan type. Selain itu mempunyai fungsional yang bermacam-macam pula. ada 4 kategori yang bisa dijadikan kontrol Genset yaitu :

1. Start Stop engine Genset
2. Automatic Main Failure.
3. AMF + Automatic Transfer Switch controller.
4. AMF + ATS dan Syncronizing Genset.

1. Start and Stop Engine
Kontrol engine ini terdapat dua jenis system yang digunakan yaitu :

a. Manual sistem (menggunakan kunci kontak)
Pada sistem manual biasanya menggunakan kunci kontak namun ditambah dengan proteksi engine dan generator. Jadi apabila terjadi kerusakan atau kegagalan pada genset dapat diproteksi.

b. Automatik Sistem
Selain menggunakan kontak biasa (kunci kontak) kontrol ini dapat melakukan starting/stop secara jarak jauh (remote start). Kontrol ini memudahkan untuk pengendalian starting Genset secara jarak jauh (beda lokasi panel).

2. Automatic Main Failure
Kontrol Genset ini mempunyai sensor otomatis dari sisi sumber utama (PLN). Berfungsi sebagai sensor, apabila terjadi pemutusan (pemadaman) sisi sumber utama secara otomatis kontrol akan melakukan Autostart pada engine genset. dan apabila diperlukan dapat melakukan penyambungan Generator Circuit Breaker (GCB) secara otomatis pula setelah genset benar-benar stabil.

3. Automatic Main Failure dan Automatic Transfer Switch
Selain mempunyai sistem AMF kontrol ini dilengkapi dengan pengaturan Main Circuit Braker (MCB), dimana fungsinya sebagai pemindahan sumber tenaga dari sumber utama(PLN) ke sumber cadangan. Sistem ini disebut juga Automatic Transfer Switch, dimana apa bila suatu panel dilengkapi Mains Circut Breaker atau Change Over Switch (COS) maka alat ini dapat mengontrol perpindahan switch tersebut.

4. AMF, ATS dan Syncronizing
Sistem ini mempunyai semua kebutuhan kontrol genset semuanya. Selain AMF dan ATS, kontrol ini dapat dijadikan sebagai kontrol Sinkron dua atau lebih genset ataupun sinkron dengan sumber utamanya. Biasanya kontrol ini telah dilengkapi dengan sistem yang digunakan pada sinkronisasi pada umumnya yaitu terdiri dari :
> Load sharing
> Reverse power
> Kontrol Frequency
> Kontrol Voltage
Dari sekian banyak kontrol Genset yang beredar sekarang ini telah banyak penyempurnaan sehingga dalam melakukan pembuatan sistem otomatisasi Generator Set lebih mudah dan simpel.

 Sinkronisasi Genset

Sinkronisasi adalah suatu cara untuk menghubungkan dua sumber atau beban Arus Bolak-Balik (AC). Sumber AC tersebut antara lain generator dan beban adalah transformer yang akan digabungkan atau diparalel dengan tujuan untuk meningkatkan keandalan dan kapasitas sistem tenaga listrik, seperti telah dijelaskan pada artikel “metode paralel generator sinkron”

Pada gambar 1 diperlihatkan 2 buah generator pada satu busbar, generator #1 dalam keadaan terbuka dan akan diparalel atau disinkronkan ke busbar dimana generator #2 telah masuk (telah sinkron dengan jaringan/busbar).


Gambar 1. 2 generator dalam satu busbar.

Untuk dapat terjadi proses sinkronisasi generator #1 ke busbar, maka dibutuhkan parameter yang harus terpenuhi oleh generator #1, yaitu:
1. Nilai Tegangan yang sama antara tegangan Generator #1 dengan tegangan busbar.
2. Nilai Frekuensi yang sama antara Generator #1 dan busbar, di Indonesia digunakan frekuensi 50 Hz.
3. Sudut phase yang sama, vector sudut phase dari generator #1 harus sama dengan vector sudut pase pada busbar.
4. Phase Sequence yang sama, terminal RST generator #1 harus dihubungkan dengan terminal RST busbar.


Gambar 2. 2 Sumber dengan sudut phase yang sama.




Gambar 3. Proses penyamaan sudut phase.

Untuk memenuhi persyaratan sinkron tersebut dilakukan dengan cara mengatur kecepatan putar shaft generator dan tegangan keluaran generator. Circuit Breaker (PMT) dari Generator #1 dapat dimasukan jika persyaratan sinkron terpenuhi

Jenis Sinkronisasi

Seperti telah dijelaskan diawal, bahwa sinkronisasi adalah proses untuk menyamakan tegangan, frekuensi, sudut phase dan sequence phase antara 2 sumber daya AC. Maka berdasarkan arah atau susunan peralatan pada sistem tenaga listrik, sinkronisasi dibagi menjadi 2 jenis, yaitu:

1. Forward Synchronization (sinkronisasi maju), yaitu proses sinkronisasi generator kedalam sistem atau busbar.

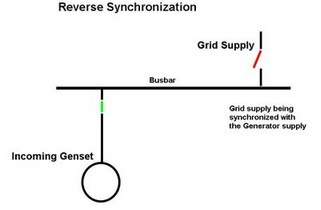

2. reverse Synchronization atau backward synchronization (sinkronisasi terbalik), biasanya terjadi pada sistem tenaga listrik disuatu pabrik, dimana suatu jaringan suplai akan digabungkan kedalam suatu jaringan sistem atau busbar yang ada. Pada kondisi ini tidak dimungkinkan untuk mengatur parameter sinkron pada sisi incoming (jaringan yang akan disinkronkan), yang terpenting CB (PMT) dari beban-beban pada jaringan suplai (grid supply) dalam keadaan terbuka.



Peralatan Instrumentasi Untuk Proses Sinkronisasi

Double Voltmeter
Adalah voltmeter dengan tampilan 2 pengukuran tegangan yaitu tegangan dari peralatan yang akan disinkron (generator) dan tegangan sistem yang bekerja simultan.


Double Frequency Meter
Menampilkan nilai frekuensi dari kedua sumber AC.


Synchroscope
Alat yang digunakan untuk mengetahui sudut phase dari kedua sumber. Terdiri dari jarum berputar (rotating pointer), jika jarum berputar tersebut berada pada posisi tepat di jam 12, maka sudut phase dari kedua sumber sama dengan nol dan dapat dikatakan kedua sumber “sefase”, dalam sudut phase yang sama.


Phase Sequence Indikator
Alat ini sama dengan yang digunakan untuk mengetahui sequence phase dari motor induksi. Dilengkapi dengan jarum berputar (rotating pointer), jika jarum berputar searah jarum jam, maka dapat dikatakan memiliki sequence positif RST dan jika berputar sebaliknya ber-sequence negative atau RTS.


Namun biasanya peralatan Phase Sequence tidak diikut sertakan di panel sinkron.



Semoga Bermanfaat..
